- 產品名稱：直流電網絕緣監測儀
- 產品型號：Q72-MΩB
- 產品銘牌：SAIC
- 生產廠商：上海自一船用儀表廠
- 銷售單位：上海自動化儀表銷售中心
- 所屬類別：生產廠家 > 上海自一船用儀表廠 > 產品目錄 > 產品展示 > 測量非電量 >
-
監測24V直流電網的絕緣電阻
特性：
監測24V直流電網的絕緣電阻 當電網絕緣電阻低于設定值時輸出一報警信號 環境溫度：-25℃ to +55℃ 外殼防護：IP42/52 耐振動：0.7g 準確度等級：1.5 額定電壓“24Vdc±20% 電源消耗：≤2VA 報警精度：10kΩ＋20%, 30kΩ±20%, 60kΩ±10%, 100kΩ±10% 開關容量：250Vac.5A |  |
產品分類：

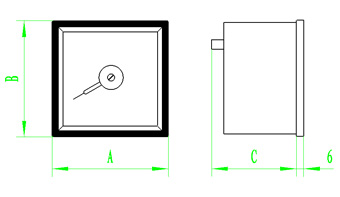

產品型號 | 展開角 | 外形尺寸（A×B×C） | 開孔尺寸 | 開孔尺寸 |
Q96-ZMΩB | 240 ° | 96×96×116 | 92+0.5×92+0.5 | 0.4 |
Q72-ZMΩB | 72×72×101 | 68+0.5×68+0.5 | 0.45 | |
Q96-MΩB | 90 ° | 96×96×116 | 92+0.5×92+0.5 | 0.4 |
Q72-MΩB | 72×72×101 | 68+0.5×68+0.5 | 0.4 |

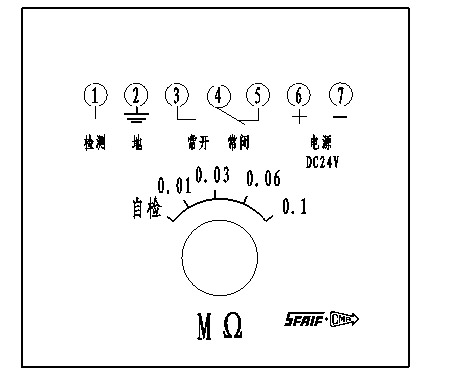

接線示意圖
測量范圍
測量范圍 | 額定電壓 |
0～5MΩ | 24Vdc |
注: 報警點的設置亦可根據用戶要求進行，如需要請在合同中注明
